卷板機是一種用于將金屬板材（如鋼板、鋁板等）通過不斷彎曲變形、加壓等方式加工成筒形、弧形或其他曲面形狀的專用設備。卷板機的功能作用是通過上輥、下輥或側輥的協同運動，對板材施加壓力，不斷卷曲，使其產生塑性變形，以達到所需的曲率半徑和形狀精度。

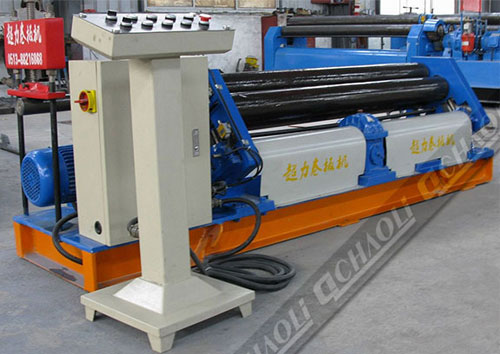

三輥卷板機是一種通過三個輥輪對金屬板材（不銹鋼、碳鋼等）進行彎曲加工的通用設備，其通過電動機驅動齒輪減速器，使下輥同步旋轉產生扭矩，上輥升降或傾斜實現板材均勻彎曲。三輥卷板機基于三輥滾彎成型原理，通過上下輥與側輥的相互配合運動，使金屬板材在輥壓作用下逐漸彎曲，形成圓形、圓錐形或弧形工件。



三輥卷板機的六大分類特點

三輥卷板機作為金屬板材彎曲成型的重要設備之一，其結構設計合理，類型多樣化?，在石油化工、船舶制造、壓力容器、鋼結構等眾多工業領域扮演著關鍵角色。其種類繁多，通常可根據輥輪的布局方式、運動特性及預彎能力等進行分類，主要包括：對稱式、非對稱式、垂直下調式、水平下調式、弧線下調式以及上輥萬能式卷板機。每種類型各有千秋，適用于不同的加工需求。

• 結構特點：該機型為經典的布局形式，三個輥輪呈“品”字形分布。上輥位于頂部，可通過絲桿/蝸桿傳動實現垂直升降；兩個下輥固定在機架底部，平行布置，為主要驅動輥，負責提供板材彎曲所需的扭矩。上輥在兩下輥的對稱中心線上作垂直升降運動。
• 適用場景：特別適用于超長規格的罐體、管道等對直線度要求較高的工件卷制。
• 優缺點：
  • 優點：結構相對簡單，制造成本較低，操作直觀，適用范圍廣。
  • 缺點：不具備預彎功能，卷圓完成后工件兩端會殘留較大的直邊（通常為板厚的6-20倍），需額外配備壓邊設備或進行后續處理，增加了工序和成本。

• 結構特點：上輥位置偏向一側下輥。其中，與上輥同側的下輥可垂直升降，另一側下輥則通常設計為傾斜升降或固定。這種不對稱布局使其具備單邊預彎能力。若需對板材兩端均進行預彎，則需將板材調頭重新裝夾定位。主要適用于中薄板材的加工。
• 適用場景：中薄板材加工，尤其適合僅需單邊預彎或頻繁進行小批量、多品種單邊預彎工件的場合。
• 優缺點：
  • 優點：操作相對靈活，維護較為便捷，能解決對稱式卷板機無法單邊預彎的問題。
  • 缺點：由于上輥偏置，板材在卷制過程中受力不如對稱式均勻，對操作人員調整板材角度的經驗要求較高，且對于厚板或大尺寸板材的適應性較差。

• 結構特點：上輥固定不動，兩個下輥均可獨立或同步進行雙向（向上或向下）垂直升降。這種結構使得板材在上下料及卷制過程中更為方便，并能實現雙向預彎。預彎和卷圓工序可在一次連續進料中完成，提高了板材加工效率。適用于中薄至厚板材。
• 適用場景：中薄至厚板材的高效卷制，尤其適合需要頻繁進行雙向預彎的批量生產場合，能有效節約加工時間。
• 優缺點：
  • 優點：支持雙向預彎，減少加工工序和時間，上輥固定使得機床剛性較好，適合較厚板材的加工，生產效率高。
  • 缺點：結構相對復雜，制造成本高于對稱式；上輥固定可能對某些特殊形狀工件的適應性稍遜。

• 結構特點：上輥可垂直升降，兩個下輥則通過水平移動機構（如絲桿、液壓缸等）實現水平方向的靠近或遠離上輥的運動。
• 適用場景：適用于各種厚度板材的卷制，尤其在中等厚度及厚型板材的卷制中表現出良好的適應性，能滿足一定的預彎需求。
• 優缺點：
  • 優點：下輥水平移動，便于板材的裝卸和對中，可實現雙向預彎，適用范圍較廣。
  • 缺點：相比垂直下調式，其結構復雜度可能更高，水平移動的精度控制對設備整體性能有一定影響。

• 結構特點：上輥通常為固定旋轉（或由電機驅動旋轉）。兩個下輥并非垂直或水平移動，而是圍繞一個固定的中心軸線作弧線軌跡的升降運動。這種獨特的弧線運動方式有助于改善板材在卷制過程中的應力分布，也能實現雙向預彎。
• 適用場景：主要適用于厚度80mm以下的板材卷制，由于其特殊的運動軌跡，對于厚板的卷制在一定程度上能減少起皺和裂紋傾向，提升成形質量。
• 優缺點：
  • 優點：獨特的弧線升降運動有利于厚板卷制時的應力釋放和成形質量提升，能實現雙向預彎。
  • 缺點：結構復雜，設計和制造難度較大，成本較高，下輥弧線運動的軌跡控制和同步性要求嚴格。

• 結構特點：上輥萬能式卷板機（又稱上輥十字移動式卷板機）結合了上輥的垂直運動和水平橫向移動（十字交叉方向）。上輥不僅能像傳統機型一樣垂直升降，還能沿水平方向移動一定距離。這種復合運動賦予了其高靈活性和預彎能力。
• 適用場景：能夠?qū)崿F(xiàn)非常靈活的雙向預彎甚至無直邊預彎（配合合適的工藝），特別適用于對預彎質量要求高、板材厚度較大（通常在80-100mm左右，具體視型號而定）或需要進行復雜曲面成形的場合。
• 優缺點：
  • 優點：預彎能力強，可實現接近零直邊的卷制效果，通用性高，能適應多種復雜形狀和厚度板材的加工需求。
  • 缺點：結構復雜，控制系統精密，制造成本和維護成本較高，對操作人員的技術水平要求也高。
